一、前置准备：BTL功放检测的行业适配与安全须知
（一）BTL功放检测核心工具介绍（基础款+专业款）
BTL功放检测的工具选择需根据检测场景和精度要求分级配置，不同档位的工具直接影响检测效率和准确性。
基础工具包（新手必备，适配音响维修入门、汽车改装爱好者场景）：
数字万用表（必备核心工具） ：选择具备直流电压档、电阻档（蜂鸣档）、二极管档的型号。在BTL功放检测中，万用表主要用于检测输出端直流电压是否异常、功率管通断状态、以及供电电压稳定性。推荐福禄克入门级或优利德等国产性价比品牌。
假负载（无感电阻） ：BTL功放输出端不能空载测量，必须接负载。建议准备4Ω、8Ω的大功率无感电阻（功率50W以上），其中BTL电路默认负载为8Ω-21。使用无感电阻模拟扬声器负载，避免空载损坏功放管。
信号输入源：手机播放1kHz正弦波测试音频文件，或使用电脑音频输出，作为功放测试信号。
专业工具包（适配批量检测、高精度调校场景）：
双通道示波器：BTL功放的输出两端均为热端（无接地端），普通万用表无法直观观察波形对称性，示波器是BTL检测的核心专业工具-。推荐普源DHO系列（约2000-3000元）或鼎阳SDS系列，具备FET功能可测量音频领域谐波成分-38。
音频信号发生器：用于输出纯净的正弦波测试信号（1kHz为基准频率），输出谐波成分越低越好。专业级可选鼎阳SDG800系列，便携入门可选正点原子DM系列万用表自带信号发生器功能-38。
失真测试仪：用于测量总谐波失真度（THD），行业标准要求≤1%-21。专业音响工程场景下，需搭配双通道交流毫伏表同步监测电压输出-21。
音频分析仪（进阶） ：适用于工厂流水线批量检测和研发测试，可自动生成测试报告，测试消费音频、汽车电子、功放等音视频产品-。DAAS电声测试仪可测量频率响应曲线、指向性、阻抗及瀑布频谱-。
（二）BTL功放检测安全注意事项（重中之重）
BTL功放电路结构特殊，检测过程中的安全风险与传统OCL/OTL功放存在显著差异，以下4条核心注意事项务必遵守：
严禁将扬声器负极接地：BTL功放的扬声器两端都是“热端”，没有接地端，两端同时对地输出相位相反的信号。如果将其中一端接地，相当于人为破坏桥式平衡，会瞬间烧毁功放管甚至整个输出级-17。
输出端检测必须带负载：BTL功放绝对禁止在空载状态下通电测试，否则输出端感应电压过高可能击穿功率管。检测时必须接入匹配阻抗的假负载（专业场景推荐≥8Ω）-6。
直流电压异常时禁止接入扬声器：检测BTL输出端直流电压时，若A1或A2中任一块集成电路的输出端直流电压不为零，切勿接入扬声器，否则直流电流直接流过音圈会烧毁扬声器-17。只有两块集成电路输出端直流电压均为零时，才能接入扬声器-17。
热管理与大电流防护：BTL功放桥接后功率倍增，发热量激增，检测过程中需确保散热系统正常工作，必要时加装风扇辅助散热-6。电源线须足够粗、接线必须紧固，防止端子台烧坏-25。
单电源BTL的特殊保护：汽车音响等单电源BTL结构，每个输出端对地都有直流偏置电压，检测时需特别注意隔直处理，避免万用表直接测量造成短路-。
（三）BTL功放基础认知（适配精准检测）
在动手检测之前，了解BTL功放的电路结构和关键参数至关重要。
BTL功放的电路本质：BTL全称Bridge-Tied Load（桥式推挽电路），是由两个互补对称的放大器通过电桥式连接构成-1。简单理解就是“两台功放桥接”：一个信号正相放大，另一个反相放大，扬声器接在两个输出端之间。在相同电源电压下，BTL输出功率可达传统OCL/OTL功放的3至4倍-1。
BTL功放与普通功放的核心区别：传统功放输出端一端为信号、另一端接地；BTL功放两端均为信号热端，无接地端。这一特性直接决定了检测方法的不同——万用表无法直接区分正负极，必须借助示波器-。
BTL功放的主要应用场景：凭借高效率、低失真和较大输出功率的特点，BTL功放广泛应用于专业音响系统（演出扩声、KTV、影院中的超低音音箱驱动）、汽车音响改装（桥接双声道推动大功率低音炮）、消费电子（彩色电视机、显示器音频电路）等领域--6。
检测前需确认的关键参数：
供电电压：检测前首先确认功放供电电压是否正常（如汽车BTL芯片TA8225H供电12V-18V）-48。汽车功放通常先升压（如12V升压至±25V）再输出-49。
输出端静态直流电压：正常BTL功放在无信号输入时，两个输出端对地电压应相等（通常为电源电压的一半）。若某一输出端直流电压偏离异常，说明该侧功率管损坏-17。
负载阻抗匹配：桥接后等效阻抗降低，需确保扬声器阻抗≥4Ω（专业场景推荐≥8Ω）-6。BTL电路默认负载为8Ω-21。
二、核心检测方法（分层实操，从新手到专业）
（一）BTL功放基础检测法（新手快速初筛）
在动用专业仪器之前，可通过以下基础方法快速判断BTL功放是否存在明显故障：
第一步：直观检查法——检查扬声器回路中的熔丝是否熔断，若已熔断，在不更换新熔丝的情况下分别测量两块功放IC输出端的直流电压-17。同时观察功放板是否有烧焦痕迹、电容是否鼓包、功率管散热器是否异常发热。
第二步：供电电压检测——用万用表直流电压档测量功放IC供电引脚电压是否正常。例如TEA2025B的16脚供电电压偏低时，可断开该脚再测铜箔电压以区分是IC内部短路还是外围供电问题-32。
第三步：输出端静态直流电压检测——无信号输入状态下，用万用表分别测量BTL功放两个输出端对地的直流电压。正常时应为电源电压的一半且两端相等。若某端电压为0V或接近供电电压，说明该侧功率管已损坏-32。
第四步：信号注入法——用小起子或信号线触碰功放IC的信号输入端，听扬声器是否有“嗡嗡”的感应声。若无任何反应，说明功放放大级未工作-48。此方法简单直观，适合维修初筛。
（二）万用表检测BTL功放方法（新手重点掌握）
万用表是BTL功放检测最基础也最实用的工具，以下是分步骤的实操指南：
模块一：供电系统检测
操作步骤：将万用表调至直流电压档（量程建议50V以上）。黑表笔接电路地（注意：不是BTL输出端的地），红表笔依次测量功放IC的供电引脚和电源滤波电容两端。
判断标准：供电电压应符合功放IC规格要求（如汽车功放通常12V-14.4V）。若电压异常偏低，需排查整流滤波电路；若供电正常但功放不工作，继续检测控制引脚（如TA8225H的1脚需高电平开启）-48。
汽车功放特别提示：汽车功放常通过升压电路将12V升压至更高电压（如±25V），检测时需测量升压后的电压是否正常-49。
模块二：BTL功放输出管好坏检测
操作步骤：将万用表调至二极管档（或电阻档）。断电状态下，测量功放输出端与电源正、电源负之间的体二极管特性。红黑表笔交换测量，应有单向导通特性。
判断标准：若某输出端对地短路（电阻接近0Ω），说明该侧功率管已击穿损坏-63。若万用表显示“OL”（无穷大）且双向都不导通，说明功率管开路。
维修技巧：应用万用表在线测量找到损坏一边的功放管后将其拆下，再检查功放管发射极电阻、推动管及推动管发射极电阻是否正常-。
模块三：BTL功放IC关键引脚电压检测
以TEA2025B BTL功放IC为例：用万用表测量2脚和15脚的电压，正常时应为电源电压的一半。若测得的电压为0V或接近9V（电源电压），则说明集成电路内的功率管损坏，应更换IC-32。
模块四：扬声器及外围元件检测
用电阻档检测扬声器音圈是否开路（正常4Ω/8Ω扬声器电阻值接近标称值）。
检查耦合电容、退耦电容有无失效或漏电。万用表电阻档测电容两脚，正常时应从0Ω逐渐增大至无穷大，若始终为0Ω则电容击穿短路-32。
推动级耦合电容器漏电会导致负载上直流电压偏大，即使调整可调元件也无效，应直接更换合格品-62。
行业实用技巧：
汽车改装场景：若汽车功放BTL输出线正负极不明确，可通过电路图或示波器判断，万用表电阻档无法直接区分（因为两端均不为接地端）-。
工厂质检场景：批量检测时可预先制作检测工装，将假负载、万用表和信号源标准化连接，提高检测效率。
（三）示波器与音频分析仪检测BTL功放方法（进阶精准检测）
专业场景下，万用表只能测量静态电压，无法判断BTL功放的波形对称性和失真程度，此时必须借助示波器和音频分析仪。
示波器检测BTL功放波形对称性
核心原理：BTL功放由两个放大器桥接，理想状态下两个输出端的波形应大小相等、相位相反-38。示波器双通道同时测量两个输出端对地波形，可直观判断两路放大是否平衡。
操作步骤：将示波器两个通道探头分别连接BTL功放两个输出端（探头地线接电路公共地）。输入1kHz正弦波信号，逐渐增大输入幅度，观察两路波形是否完全对称（幅值相等、相位相差180°）。
常见异常波形判断：
两路波形幅值不等→两路增益不一致，检查反馈电阻匹配度
相位差偏离180°→相位补偿电路问题
某一侧波形出现削顶→该侧供电或功率管异常
输出端出现高频振荡→茹贝尔网络电阻发热损坏，需检查输出端的RC吸收网络-
用示波器测量BTL功放输出功率
BTL功放测量输出功率时，需注意两个关键点：
直流偏置电压处理：部分BTL功放在无输入信号时输出端存在直流偏置电压（如TPA3130D2出现6.5V直流偏置）-42。计算功率时仅需考虑叠加在直流偏置上的音频信号幅值，不将直流偏置计入功率计算-42。
电压电流测量：示波器测量输出端电压波形，读取峰峰值电压（Vp-p），通过公式Vrms = Vp-p / (2√2)换算有效值-42。配合电流探头测量电流有效值，计算功率 P = Vrms × Irms-31。需使用无感电阻作为假负载-40。
音频分析仪检测失真与信噪比（专业级）
适用于专业音响工程验收、工厂产线批量质检等场景：
测试设备连接：失真测试仪、双通道示波器、信号发生器、双通道交流毫伏表与负载电阻并联，BTL电路默认负载为8Ω-21。
功率测试标准：输入1kHz、500mV的正弦波信号源（BTL电路负载为8Ω），调节主音量电位器到最大音量（THD 10%），读取交流毫伏表数值，按P=U²/R计算额定输出功率-21。专业功放测试还必须做4Ω和2Ω负载以及BTL/4Ω负载功率测试，标准电源电压230V或115V-25。
失真度测试：调节音量使输出功率为1W（8Ω负载对应2.828V），从失真仪上观察失真度，行业标准要求THD≤1%-21。A级机THD≤0.1%-25。
信噪比测试：先测量有功输出电平，再去掉信号源读取背景噪声电平，差值即为信噪比，行业要求宽带≥65dB-21。
批量检测要点：音频分析仪A2等设备支持自动测试序列编辑，可生成自动化测试报告，适合生产线快速测试和入门级研发测试-。
BTL功放在线检测技巧（免拆焊）
工厂流水线场景下，多数BTL功放检测可在不断开电路的情况下完成：
电压法在线检测：通电状态下测量关键点电压（供电电压、输出端静态直流电压、控制引脚电压），判断故障范围-17。
电阻比较法：断电状态下，将可疑通路与同型号正常通路对比测量电阻值，快速定位异常元件-。
信号注入跟踪法：从输入端逐级注入信号，用示波器跟踪信号流向，定位失效级。
专业检测误区提醒：将BTL功放当作普通功放检测，将输出端一端接地测量——这是最常见也最致命的错误，会直接导致功放烧毁-17。
三、补充模块：行业常见误区与典型案例
（一）不同类型BTL功放的检测重点
BTL功放根据不同应用场景，检测侧重点存在显著差异：
1. 专业演出BTL功放（舞台扩声、KTV、影院）
检测核心：大功率下的热稳定性和失真控制。桥接后功率提升，发热量激增，需重点检测散热系统效能，必要时加装风扇-6。
保护电路验证：检测扬声器保护电路是否正常工作，搭配压限器限制突发峰值，避免持续满幅信号烧毁音圈-6。
阻抗匹配验证：桥接后等效阻抗降低，需确认负载阻抗≥4Ω（专业场景推荐≥8Ω），连接4Ω扬声器时等效阻抗降至2Ω，超出多数功放承载能力-6。
操作要点：模拟功放切换背板拨码开关至“BRIDGE”档位，输入信号接入左声道，右声道自动同步，音量由左通道增益旋钮控制-6。
2. 汽车音响BTL功放
检测核心：供电电压稳定性和升压电路功能。汽车BTL功放通常先升压再放大，若升压电路故障（如TL494 PWM IC损坏），左右声道会同时无声-49。
静音电路检测：汽车功放常设静音/待机控制引脚（如TA8225H的1脚），检测前需确认控制信号是否使能，否则即使供电正常也无输出-48。
车载环境适配：检测时注意模拟车载电压波动（12V-14.4V），检查焊点是否松动（大电流处尤其重要）-49。
3. 消费电子BTL功放（电视机、便携设备、有源音箱）
检测核心：外围小电容失效和供电电流不足。如TEA2025B芯片组成的BTL功放无声，先检查供电电压，再用万用表测量2、15脚电压是否为电源电压的一半-32。
典型故障：有源音箱出现小音量正常、大音量失真的现象，多为电源变压器供电电流不足所致-。
（二）BTL功放行业检测常见误区（避坑指南）
| 误区编号 | 常见误区 | 危害说明 |
|---|---|---|
| 误区1 | 将BTL功放输出端一端接地进行测量 | 这是最致命的高频错误。BTL两端均为热端，人为接地会破坏桥式平衡，瞬间烧毁功放管-17 |
| 误区2 | 空载通电测试BTL功放 | BTL功放空载时输出端感应电压过高，可能击穿功率管。必须接入匹配假负载 |
| 误区3 | 输出端直流电压不为零时直接接扬声器 | 直流电流流过音圈会烧毁扬声器。应先排除直流偏移故障再接入扬声器-17 |
| 误区4 | 仅用万用表判断BTL功放好坏 | 万用表无法观察波形对称性和失真，必须结合示波器检测才能全面评估- |
| 误区5 | 忽略桥接后的阻抗匹配 | 桥接后等效阻抗减半，连接过低阻抗扬声器可能导致功放过载烧毁-6 |
| 误区6 | 检测前未确认供电和控制引脚状态 | 许多BTL功放IC有使能/静音引脚，供电正常但控制信号未使能时功放同样不工作-48 |
（三）BTL功放行业失效典型案例（实操参考）
案例一：卡拉OK功放插拔麦克风烧毁IC（专业音响工程场景）
故障现象：使用2只TPA3251芯片组成的4声道BTL输出卡拉OK功放机，正常播放音乐和正弦波测试均正常。但插拔6.35mm麦克风插头时，仅一声轻微的“叮”声后，某声道无声。
检测过程：关机后用万用表检查无声通道，发现输出脚对地短路（电阻0Ω），确定为IC内部输出互补管有一只对地烧坏短路。
原因分析：插拔麦克风瞬间产生的感应电压/电流冲击，通过前级电路传导至BTL功放输入端，导致IC输出级功率管过压击穿。
解决方法：在输入端增加ESD保护二极管和RC滤波网络，缓冲插拔冲击。同时检查前级板与麦克风电路的接地设计。该问题在单只TPA3251双通道BTL结构中未出现，但在多通道BTL配置中反复发生，累计烧毁20余只IC-63。

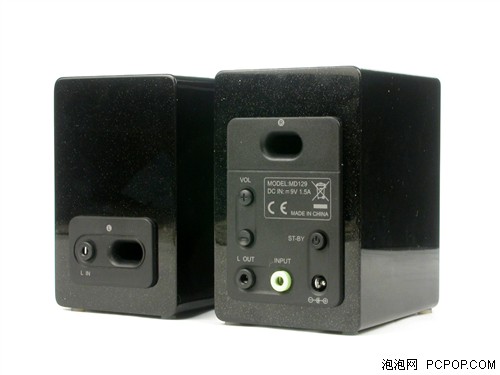

案例二：有源音箱BTL功放声音断续失真（家庭影音场景）
故障现象：某品牌有源音箱内装3只TEA2025芯片（BTL应用形式，分别驱动重低音喇叭和2只卫星箱喇叭）。小音量时工作正常，中等音量时电压降至5V，音乐间隙电压反而升至13V。
检测过程：用万用表监测供电电压，发现电压随音量波动异常。断电检查电源变压器，发现新换的变压器功率容量不足，无法满足BTL功放峰值电流需求。
原因分析：电源变压器供电电流不足，导致大动态音乐时电压跌落，BTL功放供电不稳定引发失真。
解决方法：更换功率余量充足的电源变压器（建议额定功率为实际需求的2倍以上）-。
案例三：BTL功放开机正常但热机后出现杂音（通用音响维修场景）
故障现象：BTL功放电路开机时放音正常，数十分钟后出现“喀啦”声，扬声器纸盆被推向一侧，同时伴随交流声。
检测过程：冷机状态下万用表检测一切正常。热机故障出现后，测量负载上直流电压明显偏高。排查发现推动级耦合电容器热稳定性差，温度升高后漏电增大。
原因分析：耦合电容器漏电导致推动级直流偏置漂移，进而使BTL输出级直流偏移异常。
解决方法：更换高品质耦合电容器（推荐CBB电容或音频专用电容）。若更换后仍反复出现类似故障，则可能是功放IC本身不合格，应整体更换-62。
四、结尾
（一）BTL功放检测核心（分级排查策略）
BTL功放检测应遵循“先安全确认→再静态检测→最后动态分析”的分级排查逻辑，根据场景选择适配策略：
基础排查流程（新手必会）：
1️⃣ 确认输出端未接地、已接假负载（安全第一） → 2️⃣ 用万用表测供电电压是否正常 → 3️⃣ 无信号下测两个输出端对地直流电压（应为电源电压一半且相等） → 4️⃣ 信号注入法确认功放有无放大反应 → 5️⃣ 二极管档测输出管有无击穿/开路
进阶排查流程（专业场景）：
1️⃣ 完成基础排查 → 2️⃣ 示波器双通道测量两端波形对称性 → 3️⃣ 输入1kHz正弦波测最大不失真输出 → 4️⃣ 失真测试仪测THD（标准≤1%，A级≤0.1%）→ 5️⃣ 信噪比测试（≥65dB）→ 6️⃣ 满功率老化测试验证热稳定性
行业高效检测策略：
快速初筛（维修入门） ：万用表测供电→测输出端直流电压→信号注入法，5分钟内判断故障范围。
精准诊断（专业维修） ：示波器+信号发生器+失真仪组合，全面评估BTL功放波形对称性和失真度。
批量质检（工厂产线） ：音频分析仪配合自动化测试序列，快速生成检测报告，适合生产线快速测试-。
（二）BTL功放检测价值延伸（维护与采购建议）
日常维护技巧：
定期检查散热系统是否通畅，BTL功放发热量大，散热不良会加速功率管老化-6。
注意输出端接线端子是否松动，接触不良会导致阻抗不匹配引发过载。
汽车音响工作环境严苛，定期检查焊点是否有松动，尤其是大电流走线处-49。
采购与选型建议：
选购BTL功放时优先考虑带有完善的扬声器保护电路和过热保护的产品。
确认功放标称的BTL输出功率是在何种负载阻抗下测试的（常见为8Ω或4Ω），避免功率虚标-21。
工业/专业场景建议选择内置阻抗检测和相位校正模块的智能功放（如Powersoft X4系列），可自动优化通道平衡性，将实际功率输出提升至理论值的3.75倍-6。
校准建议：专业音频设备检测应遵循GB/T 12060系列标准-，功率测试必须做4Ω和2Ω负载以及BTL/4Ω负载功率测试-25。
